金属薄板N值R值测量

N值R值视频引伸计

金属薄板的力学性能对于其在实际应用中的表现至关重要,其中N值(应变硬化指数)和R值(塑性应变比)是评估金属材料延展性和成形性的重要指标。传统的N值和R值测量方法往往存在操作复杂、精度不高的问题,尤其是在需要精准控制应变选取范围时更是如此。为此,采用海塞姆单目二维视频引伸计来进行这些参数的测量,提供了一种高效、精准的解决方案。



一.测试挑战

N值和R值的测量要求对金属薄板在拉伸过程中的应变进行精确捕捉,并在特定的应变范围内进行数据分析。传统方法通常依赖于手动操作,容易受到人为误差的影响。此外,在实际测试中,不同材料对应变选取范围的要求有所不同,无法灵活调整测量范围也成为一个制约因素。



二.海塞姆单目二维视频引伸计的应用

海塞姆单目二维视频引伸计通过数字图像相关技术(DIC),能够实现对试样表面变形的非接触式精确测量。基于GB/T 5027-2016方法A计算R值时,该视频引伸计可以灵活调整R值测量的塑性应变选取范围,从而适应不同材料的测试需求。

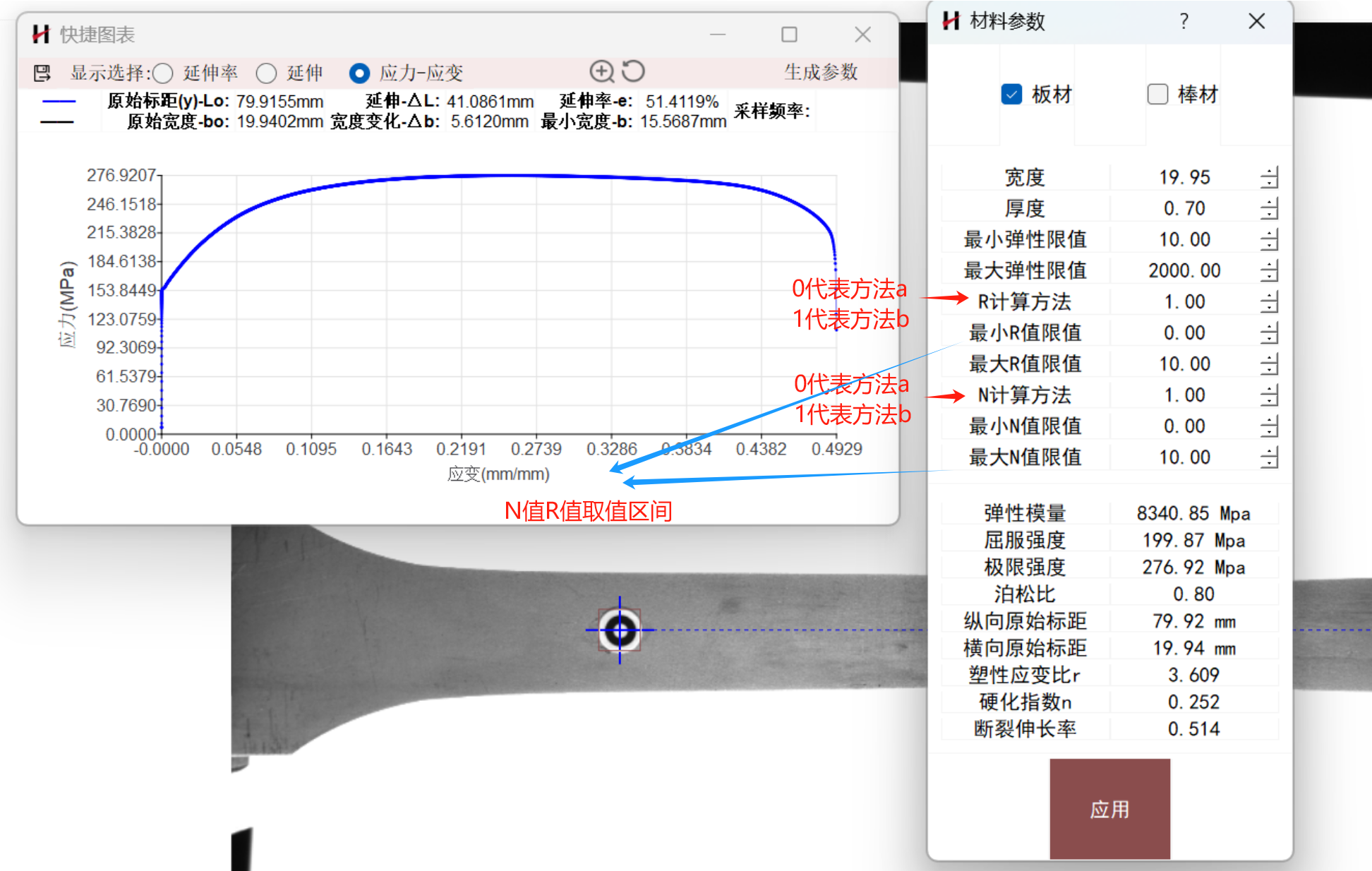

在N值的测量中,海塞姆单目二维视频引伸计同样表现出色。基于GB/T 5028-2000方法A和方法B的测量要求,该系统能够精确控制应变范围的选取,确保N值计算的准确性和一致性。通过调整应变选取范围,可以更好地反映金属薄板在不同变形阶段的硬化行为。


三.实验过程

在实验中,金属薄板试样被固定在拉伸试验机中。海塞姆单目二维视频引伸计对试样表面进行实时监控,并在拉伸过程中捕捉其变形数据。基于GB/T 5027-2016方法A,系统对试样的塑性应变进行精确测量,并计算出对应的R值。由于该系统可以灵活调整塑性应变的选取范围,研究人员能够更好地控制测试条件,确保测量结果的可靠性。

同样地,在N值测量中,海塞姆单目二维视频引伸计根据GB/T 5028-2000方法A和方法B的要求,对应变硬化过程进行监测,并计算出N值。通过调整应变选取范围,系统能够精确反映材料的硬化特性,为后续分析提供高质量的数据支持。

 二维视频引伸计 (4).JPG图片8.png

 实验布置和打光效果图

四.实验结果

通过使用海塞姆单目二维视频引伸计,研究人员获得了金属薄板在不同应变选取范围内的N值和R值数据。这些数据高度一致,且与传统测量方法相比,精度有了显著提升。灵活调整应变选取范围的能力,使得这一系统在不同材料的测试中都能提供精准可靠的测量结果。


×
